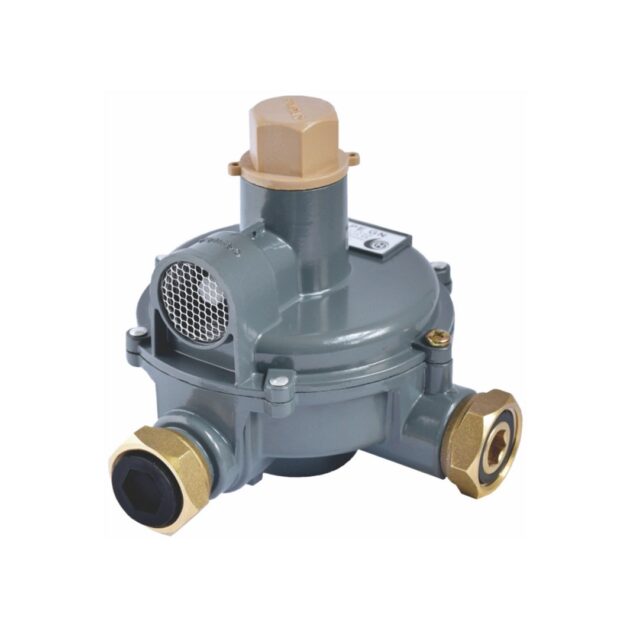

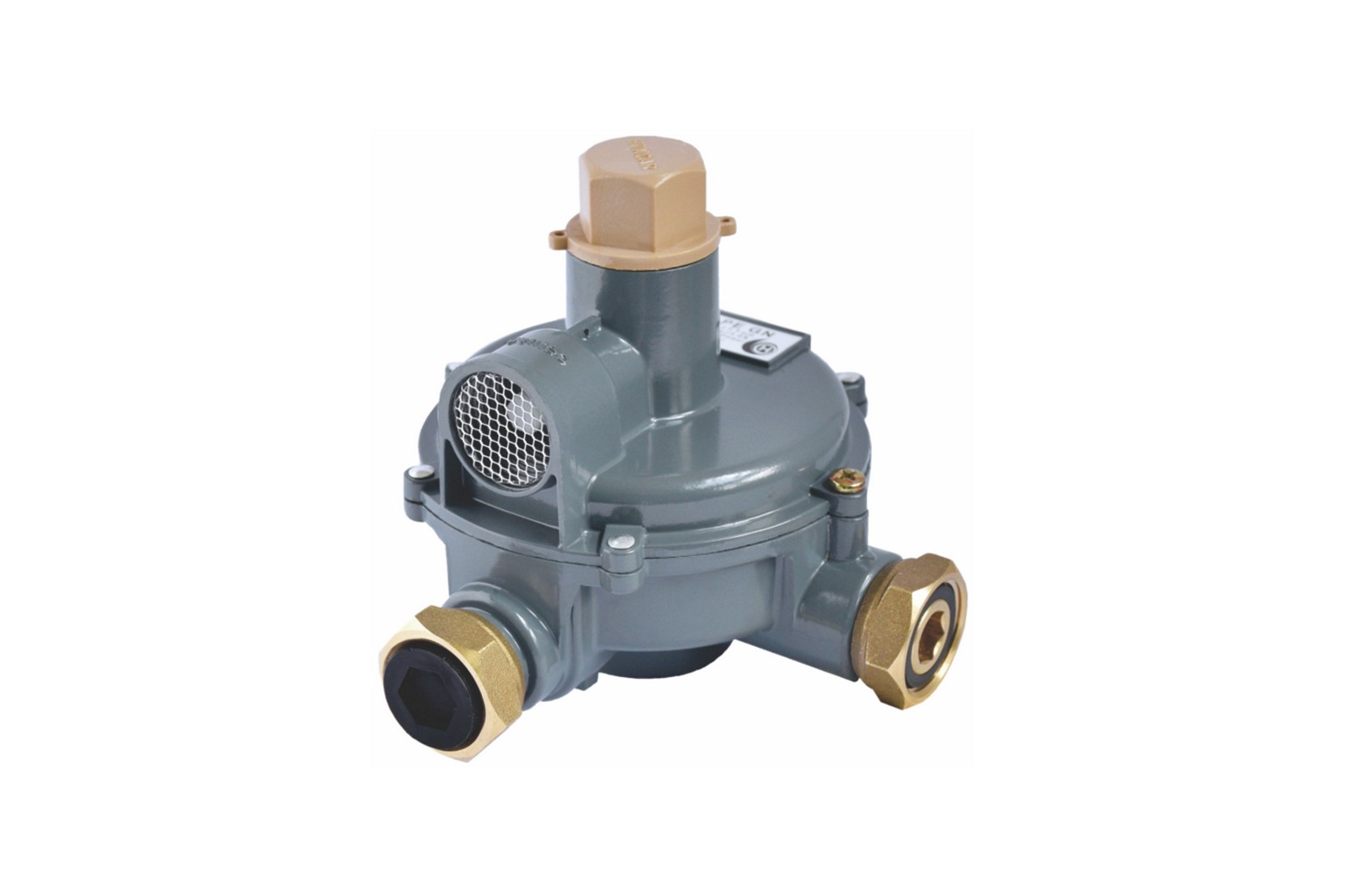

Regulador R7 UPSO 90° Acción Directa Única Etapa GN 23 mbar G 3/4 h SC x G 3/4 h JP 6 m³/ h GN

Regulador de uso externo para instalaciones residenciales de gas. Norma de Referencia NTC-3727. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de Alivio,corte por baja presión a la entrada, exceso de flujo a la salida y rotura de diafragma.

SKU: 411051 Categories: Gas Natural, Gas Solutions, Productos para Gas, Regulación Tags: Accion Directa, Doméstico, Regulador R7 UPSO 90°, Uso Externo

Description

Presión de Entrada MIN. 0.7 bar (10.15 psi). Presión de Entrada MÁX. 5 bar (72.5 psi). Presión de Salida 23 mbar (9.2 “c.a.). Caudal con presión
de entrada MÍN m³/ h GN 6. con presión de ajuste m³/ h GN 8. Conexión Entrada G 3/4 h SC Conexión Salida G 3/4 h JP

Additional information

Marca	Humcar
Conexión Entrada	G 3/4 h SC
Conexion Salida	G 3/4 h JP
Tipo de Ajuste	No Ajustable
Etapa	Única Etapa
Sistema de Seguridad	corte por baja presión a la entrada, exceso de flujo a la salida y rotura de diafragma., Válvula de Alivio
Presion de entrada máxima	72.5
Presion de entrada mínima	10.15
Presión de salida	23 mbar
Caudal nominal	6 m³/ h GN

Documentos

Ficha Técnica

Comparación rápida

Regulador R7 UPSO 90° Acción Directa Única Etapa GN 23 mbar G 3/4 h SC x G 3/4 h JP 6 m³/ h GN Remover Regulador R7 Acción Directa Única Etapa GLP 28mbar 3/4”NPTh x 3/4”NPTh 431650BTU/h GLP Remover Regulador R50 Acción Directa Segunda Etapa GLP 28 mbar 1” NPT h x 1” NPT h 1619800 BTU/h GLP Remover Regulador R10 Acción Directa Primera Etapa GLP 350 mbar 3/4” NPT h x 3/4” NPT h 2207200 BTU/h GLP Remover Regulador R10 Acción Directa Primera Etapa GLP 140 mbar 3/4” NPT h x 3/4” NPT h 2207200 BTU/h GLP Remover Regulador R10 UPSO Acción Directa Única Etapa GN 21 mbar 3/4” NPT h x 3/4” NPT h 10 m³/ h GN Remover

Nombre Regulador R7 UPSO 90° Acción Directa Única Etapa GN 23 mbar G 3/4 h SC x G 3/4 h JP 6 m³/ h GN Remover Regulador R7 Acción Directa Única Etapa GLP 28mbar 3/4”NPTh x 3/4”NPTh 431650BTU/h GLP Remover Regulador R50 Acción Directa Segunda Etapa GLP 28 mbar 1” NPT h x 1” NPT h 1619800 BTU/h GLP Remover Regulador R10 Acción Directa Primera Etapa GLP 350 mbar 3/4” NPT h x 3/4” NPT h 2207200 BTU/h GLP Remover Regulador R10 Acción Directa Primera Etapa GLP 140 mbar 3/4” NPT h x 3/4” NPT h 2207200 BTU/h GLP Remover Regulador R10 UPSO Acción Directa Única Etapa GN 21 mbar 3/4” NPT h x 3/4” NPT h 10 m³/ h GN Remover

Imagen

Referencia 411051 411022 414003 411257 411259 411206

Calificación

Stock

Disponibilidad

Agragar al carrito

Descripción Regulador de uso externo para instalaciones residenciales de gas. Norma de Referencia NTC-3727. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de Alivio,corte por baja presión a la entrada, exceso de flujo a la salida y rotura de diafragma. Regulador de uso externo para instalaciones residenciales e industriales de gas. Norma de Referencia NTC-3873. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de alivio. Regulador de uso externo para instalaciones residenciales e industriales de gas. Norma de Referencia NTC-3873. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de alivio. Regulador de uso externo para instalaciones residenciales e industriales de gas. Norma de Referencia NTC-3873. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de alivio. Regulador de uso externo para instalaciones residenciales e industriales de gas. Norma de Referencia NTC-3873. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de alivio. Regulador de uso externo para instalaciones residenciales y comerciales de gas. Norma de Referencia MX-032-X-SCFI-2013 y especificación ES.02260.MX-CN. Con diferentes caudales según la aplicación y dispositivo de seguridad válvula de alivio y corte por baja presión (UPSO).

Contenido Presión de Entrada MIN. 0.7 bar (10.15 psi). Presión de Entrada MÁX. 5 bar (72.5 psi). Presión de Salida 23 mbar (9.2 "c.a.). Caudal con presión de entrada MÍN m³/ h GN 6. con presión de ajuste m³/ h GN 8. Conexión Entrada G 3/4 h SC Conexión Salida G 3/4 h JP Presión de Entrada mín. 1 bar (14,5 psi). Presión de Entrada máx. 6.9 bar (100 psi). Presión de Salida 28 mbar (11,2 "c.a.). Caudal con presión de entrada mín. Caudal 8,6Kg/h GLP (431.650 BTU/h GLP), con presión de ajuste Caudal 26,5Kg/h GLP(1.323.430 BTU/h GLP). Conexión Entrada 3/4” NPTh Conexión Salida 3/4” NPTh. Presión de Entrada MIN. 0.21 bar (3 psi). Presión de Entrada MÁX. 2 bar (29 psi). Presión de Salida 28 mbar (11.2 "c.a.). Caudal con presión de entrada MÍN Caudal Kg/h GLP: 32.5. con presión de ajuste Caudal Kg/h GLP: 46.4285714285714. Conexión Entrada 1” NPT h Conexión Salida 1” NPT h Presión de Entrada MIN. 1.4 bar (20.3 psi). Presión de Entrada MÁX. 5.52 bar (80 psi). Presión de Salida 350 mbar ( 140"c.a.). Caudal con presión de entrada MÍN Caudal 44.2Kg/h GLP, con presión de ajuste Caudal 53.3Kg/h GLP. Conexión Entrada 3/4” NPT h Conexión Salida 3/4” NPT h. Presión de Entrada MIN. 1.4 bar (20.3 psi). Presión de Entrada MÁX. 5.52 bar (80 psi). Presión de Salida 140 mbar (56"c.a.). Caudal con presión de entrada MÍN Caudal Kg/h 44.2GLP, con presión de ajuste Caudal 54.4Kg/h GLP. Conexión Entrada 3/4” NPT h Conexión Salida 3/4” NPT h Presión de Entrada MIN. 1 bar (14.5 psi). Presión de Entrada MÁX. 4 bar (58 psi). Presión de Salida 21 mbar (8.4 "c.a.). Caudal con presión de entrada MÍN Caudal Kg/h GLP: 0. con presión de ajuste m³/ h GN 10. Conexión Entrada 3/4” NPT h Conexión Salida 3/4” NPT h

Información Adicional

Marca	Humcar
Conexión Entrada	G 3/4 h SC
Conexion Salida	G 3/4 h JP
Tipo de Ajuste	No Ajustable
Etapa	Única Etapa
Sistema de Seguridad	corte por baja presión a la entrada, exceso de flujo a la salida y rotura de diafragma., Válvula de Alivio
Presion de entrada máxima	72.5
Presion de entrada mínima	10.15
Presión de salida	23 mbar
Caudal nominal	6 m³/ h GN

Marca	Humcar
Conexión Entrada	3/4” NPT h
Conexion Salida	3/4” NPT h
Tipo de Ajuste	No Ajustable
Etapa	Única Etapa
Sistema de Seguridad	Válvula de Alivio.
Presion de entrada máxima	100 psi
Presion de entrada mínima	14,5 psi
Presión de salida	28 mbar
Caudal nominal	431650 BTU/h GLP

Marca	Humcar
Conexión Entrada	1” NPT h
Conexion Salida	1” NPT h
Tipo de Ajuste	No Ajustable
Etapa	Segunda Etapa
Sistema de Seguridad	Válvula de Alivio.
Presion de entrada máxima	29
Presion de entrada mínima	3
Presión de salida	28 mbar
Caudal nominal	1619800 BTU/h GLP

Marca	Humcar
Conexión Entrada	3/4” NPT h
Conexion Salida	3/4” NPT h
Tipo de Ajuste	No Ajustable
Etapa	Primera Etapa
Sistema de Seguridad	Válvula de Alivio.
Presion de entrada máxima	80
Presion de entrada mínima	20.3
Presión de salida	350 mbar
Caudal nominal	2207200 BTU/h GLP

Marca	Humcar
Conexión Entrada	3/4” NPT h
Conexion Salida	3/4” NPT h
Tipo de Ajuste	No Ajustable
Etapa	Primera Etapa
Sistema de Seguridad	Válvula de Alivio.
Presion de entrada máxima	80
Presion de entrada mínima	20.3
Presión de salida	140 mbar
Caudal nominal	2207200 BTU/h GLP

Marca	Humcar
Conexión Entrada	3/4” NPT h
Conexion Salida	3/4” NPT h
Tipo de Ajuste	No Ajustable
Etapa	Única Etapa
Sistema de Seguridad	Válvula de Alivio.
Presion de entrada máxima	58
Presion de entrada mínima	14.5
Presión de salida	21 mbar
Caudal nominal	10 m³/ h GN
